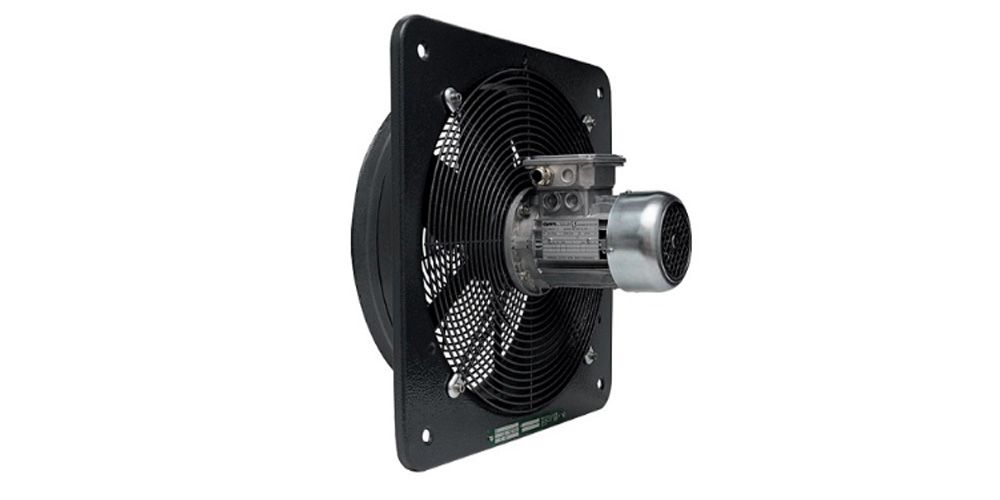

E ATEX Aksiyal Duvar Tipi Exproof Fan

E/ATEX Duvar Tipi Aksiyal Exproof Fan, gaz ve toz içeren patlayıcı ortamlarda güvenli havalandırma sağlar. Kompakt yapısı, sessiz çalışması ve ATEX sertifikalı motoru ile endüstriyel alanlarda etkili çözümdür.

E/ATEX Duvar Tipi Aksiyal Exproof Fan – Patlamaya Dayanıklı Endüstriyel Duvar Tipi Havalandırma Çözümü

🛠️ Kompakt & Güvenli | 🔥 ATEX Sertifikalı | 🌬️ Yüksek Hava Debisi | ⚙️ Duvar ve Tavan Montajı İçin Uygun

🚀 Zorlu Ortamlarda Güvenli ve Sessiz Havalandırma

E/ATEX Duvar Tipi Aksiyal Fan, gaz ve toz kaynaklı patlayıcı ortamlar için özel olarak tasarlanmış, ATEX sertifikalı duvar tipi fan modelidir. Kompakt ve hafif yapısıyla tavan veya kanal sistemlerine de monte edilebilir. Sessiz çalışması, enerji verimliliği ve yüksek hava akışıyla endüstriyel tesislerde güvenli bir çözüm sunar.

✅ ATEX Sertifikalı Exproof Yapı
✅ Duvar ve Tavan Montajına Uygun
✅ Yüksek Hava Debisi ve Sessiz Performans
✅ Alüminyum Göbekli Pervane
✅ -20°C / +40°C Sıcaklık Aralığı

🌟 Genel Özellikler

💡 ATEX Sertifikalı Güvenlik:
Gaz ve toz patlamalarına karşı korumalı, Zone 1 – Zone 21 uyumlu.

🔄 Verimli Aksiyal Pervane:
Plastik kanatlı ve alüminyum göbekli özel tasarım.

🛠️ Dayanıklı Gövde:
Galvaniz çelik sacdan üretilmiş, çift kat boyalı ve elektrostatik toz kaplama.

🛡️ IP65 Koruma:
Toza ve suya karşı tam korumalı motor yapısı.

🔌 ATEX Uyumlu Elektrik Bağlantısı:
Metal kablo rakoru ile güvenli bağlantı sağlar.

⚙️ Motor Özellikleri

🔧 ATEX Sertifikalı Asenkron Endüksiyon Motor
🔹 IP65 Koruma Sınıfı
🔹 İzolasyon: Sınıf I
🔹 Tek ve üç fazlı seçenekler (230V veya 400V)
🔹 2, 4 ve 6 kutuplu motor opsiyonu
🔹 Frekans konvertörlü kullanım imkanı

🏭 Kullanım Alanları

📌 Patlayıcı Gaz veya Toz Ortamları
📌 Kimya ve İlaç Tesisleri
📌 Gıda İşleme ve Un Fabrikaları
📌 Boya Kabinleri
📌 Metal Tozu Oluşan Üretim Hatları
📌 Tavan veya Kanal Havalandırma Gereksinimleri

📊 Teknik Özellikler

🔹 Hava Debisi (m³/h): 1040 – 6900
🔹 Statik Basınç (Pa): 88 – 204
🔹 Motor Gücü (kW): 0.17 – 0.37
🔹 Ses Seviyesi (dB(A)): 59 – 75
🔹 Devir (rpm): 1000 – 1400
🔹 Voltaj: 230V / 400V – 50Hz

💎 Neden E/ATEX Fan?

✅ ATEX Sertifikalı Güvenlik: Zone 1 – Zone 21 gibi patlayıcı ortamlar için özel olarak tasarlanmıştır.
✅ Düşük Ses Seviyesi ve Kompakt Tasarım: Duvar, tavan veya kanal uygulamaları için sessiz ve yerden tasarruf sağlayan çözüm.
✅ Alüminyum Göbekli Plastik Kanatlar: Hafiflik, verimlilik ve dayanıklılık bir arada sunulur.
✅ Çift Katlı Boya ve Galvanizli Çelik Gövde: Zorlu endüstriyel koşullarda uzun ömürlü kullanım sağlar.
✅ Frekans Konvertörü Uyumu: Hız kontrolü için uygundur.
✅ IP65 Koruma ile Güvenli Elektrik Bağlantısı: Tüm elektrik aksamı suya ve toza karşı korunmuştur.
✅ Kolay Montaj: Hem tek faz hem üç faz motor alternatifleri ile farklı projelere uyum sağlar.

🧾 E/ATEX Duvar Tipi Aksiyal Exproof Fan Teknik Özellikler

Model	Hava Debisi (m³/h)	Voltaj (V-50Hz)	Güç (kW)	Devir (rpm)	Akım (A)	Statik Basınç (Pa)	Ses Seviyesi (dB(A))
E 254 M ATEX	1040	230V-50Hz	0.167	1400	0.75	88	63.2
E 304 M ATEX	1600	230V-50Hz	0.175	1400	0.77	137	59.6
E 354 M ATEX	2220	230V-50Hz	0.204	1400	0.97	169	66
E 404 M ATEX	3550	230V-50Hz	0.294	1400	1.27	194	62
E 454 M ATEX	4634	230V-50Hz	0.346	1400	1.50	188	70
E 254 T ATEX	1050	400V-50Hz	0.121	1400	0.49	94	59.6
E 304 T ATEX	1585	400V-50Hz	0.162	1400	0.53	138	62
E 354 T ATEX	2550	400V-50Hz	0.208	1400	0.50	180	66
E 404 T ATEX	3480	400V-50Hz	0.268	1400	0.61	170	64.8
E 454 T ATEX	4443	400V-50Hz	0.345	1400	0.70	178	69.8
E 504 T ATEX	4900	400V-50Hz	0.293	1400	0.64	174	72.7
E 506 T ATEX	3823	400V-50Hz	0.166	1000	0.47	99	64
E 604 T ATEX	6900	400V-50Hz	0.374	1400	0.71	204	75.4
E 606 T ATEX	5715	400V-50Hz	0.223	1000	0.49	119	65.5

📐 E/ATEX Duvar Tipi Aksiyal Exproof Fan Boyutlar (mm)

Model	Ø NOM.	A	B	C	D	Ø E	Ø F	G	Ø H	L
E 254 M ATEX	250	320	320	305	280	256	250	95	8	10
E 304 M ATEX	315	380	380	307	330	308	300	97	8	10
E 354 M ATEX	355	450	450	307	380	360	350	97	8	10
E 404 M ATEX	400	510	510	327	430	410	400	117	12	15
E 454 M ATEX	450	630	630	325	530	460	448	112	12	15
E 254 T ATEX	250	320	320	305	280	256	250	95	8	10
E 304 T ATEX	315	380	380	307	330	308	300	97	8	10
E 354 T ATEX	355	450	450	307	380	360	350	97	8	10
E 404 T ATEX	400	510	510	327	430	410	400	117	12	15
E 454 T ATEX	450	630	630	325	530	460	448	112	12	15
E 504 T ATEX	500	630	630	325	530	510	498	112	12	15
E 506 T ATEX	500	630	630	361	530	510	498	112	12	15
E 604 T ATEX	630	760	760	340	630	610	598	127	12	15
E 606 T ATEX	630	760	760	361	630	610	598	127	12	15
