Tek kademeli
EJ-KB serisi · düşük/orta diferansiyel basınç uygulamaları
DEBİ ARALIĞI50 – 1.550 m³/sa
SÜREKLİ BASINÇ+250 mbar
ANLIK AZAMİ BASINÇ+400 mbar
SÜREKLİ VAKUM−200 mbar
ANLIK AZAMİ VAKUM−300 mbar
MOTOR GÜCÜ ARALIĞI0,25 – 15 kW
ATEX BLOWER · EXPROOF ENDÜSTRİYEL ÇÖZÜMLER

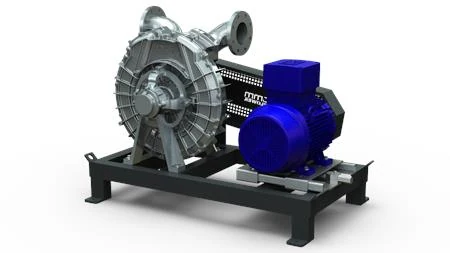

ATEX Exproof Blower
Patlayıcı atmosfer riski bulunan proseslerde basınçlı hava ve vakum ihtiyaçları için yandan kanallı blower çözümleri. Tek ve çift kademeli seçenekler, mühendislik odaklı ürün seçimi.
TEK / ÇİFT KADEMELİATEX SEÇENEKLERİBASINÇ + VAKUM
TEK KADEMELİ MAKS. DEBİ1.550 m³/sa
ATEX teknik kataloğu · s. 42–43
ÇİFT KADEMELİ MAKS. DEBİ1.550 m³/sa
ATEX teknik kataloğu · s. 42–43
ORTAM SICAKLIĞI−15 / +40 °C
ATEX teknik kataloğu · s. 42–43
TEK ÜRÜN SAYFASI
Aynı amaç, iki farklı kademe.
ATEX yandan kanallı blower ailesi tek bir ürün sayfası altında iki konfigürasyonda sunulur. Uygun model, hedef debi ve prosesin çalışma basıncı ya da vakum değeri dikkate alınarak belirlenir.
Çift kademeli
EJ-KBZ serisi · daha yüksek diferansiyel basınç ihtiyacı
DEBİ ARALIĞI160 – 1.550 m³/sa
SÜREKLİ BASINÇ+500 mbar
ANLIK AZAMİ BASINÇ+750 mbar
SÜREKLİ VAKUM−350 mbar
ANLIK AZAMİ VAKUM−600 mbar
MOTOR GÜCÜ ARALIĞI0,25 – 22 kW
Kaynak: ATEX blower teknik kataloğu, s. 1–4 (teknik özellikler: katalogdaki s. 42–43). Direkt akuple motor ve alüminyum enjeksiyon döküm gövde/pervane. Debi ve basınç değerleri seri sınırlarıdır; çalışma noktasına göre model seçilir.
ATEX UYGUNLUĞU
Tehlikeli alanda doğru işaretleme esastır.
Genel ürün kataloğunun ATEX Blower bölümünde yandan kanallı blower için aşağıdaki gaz ve toz ortamı işaretlemeleri yer alır.
GAZ ATMOSFERİ · GENEL KATALOG, S. 8II 1/2G Ex h IIA T3 Ga/Gb
TOZ ATMOSFERİ · GENEL KATALOG, S. 8II 2D Ex h IIIA T200°C Db
IIA gaz grubu ile IIIA toz alt grubu dışındaki uygulamalarda uygunluk varsayılmamalıdır. Zone, ortam bileşimi, sıcaklık sınıfı ve motor/aktarma grubunun tamamı, seçilecek modelin ATEX belgeleriyle birlikte kontrol edilmelidir.
ENDÜSTRİYEL UYGULAMALAR
Hangi proseslerde değerlendirilir?
Kimya ve proses tesisleri
Yanıcı gaz veya buhar riski bulunan hatlarda, uygun ATEX sınıflandırması doğrulandığında basınç ve vakum ihtiyacı.
Atık su & biyogaz süreçleri
Gaz aktarımı ve proses havası gibi özel ihtiyaçlarda ortam, gaz bileşimi ve sistem emniyeti doğrulanarak değerlendirme.
Endüstriyel transfer sistemleri
Gerekli diferansiyel basınca göre gaz transferi, emiş ve proses destek uygulamaları.
VENSIS MÜHENDİSLİK
Tekliften önce 5 bilgi yeterli başlangıçtır.
Bu bilgilerle katalogdaki teknik özelliklere göre uygun seri ve motor konfigürasyonu belirlenebilir. ATEX ekipman kategorisi ve sıcaklık sınıfı proje koşullarıyla eşleşmelidir.
- ✓Gerekli debi (m³/sa)
- ✓Çalışma basıncı veya vakum (mbar)
- ✓Zone ve gaz/toz alt grubu
- ✓Akışkan bileşimi ve sıcaklığı
- ✓Enerji beslemesi ve çalışma rejimi
KATALOG & ÜRETİCİ BİLGİLERİ
Teknik dokümanlarla ilerleyin.
ATEX blower teknik kataloğuTek/çift kademeli ürün ve ölçüler · 4 sayfa
PDF ↓Genel ürün kataloğuBlower ailesi, performans tabloları ve ATEX özeti · 10 sayfa
PDF ↓Teknik değerlerin kaynağı: kullanıcı tarafından sağlanan ATEX blower teknik kataloğu (s. 42–43) ve genel katalog ATEX blower sayfası (s. 8).
SIK SORULANLAR
ATEX blower hakkında merak edilenler.
Exproof blower ile standart fan arasındaki fark nedir?
Yandan kanallı blower; basınç ve vakum üreten bir proses ekipmanıdır. Klasik mahal havalandırma fanlarıyla aynı seçim kriterlerine sahip değildir. Patlayıcı atmosfer uygulamalarında ayrıca uygun ATEX sınıflandırması gerekir.
Tek ve çift kademeli blower arasında nasıl seçim yapılır?
Hedef debi, çalışma noktasındaki diferansiyel basınç/vakum, güç ve ısıl koşullar dikkate alınır. Çift kademe genellikle daha yüksek diferansiyel basınç gereksinimleri için değerlendirilir; nihai seçim üreticinin model eğrisiyle yapılır.
Tüm ATEX blowerlar her Zone alanında kullanılabilir mi?
Hayır. İşaretleme, ekipman kategorisi, gaz/toz alt grubu, sıcaklık sınıfı ve kurulum koşulları her uygulama için eşleşmelidir. Nihai uygunluk seçilen modelin belgeleri üzerinden doğrulanmalıdır.
Fiyat ve teslim süresi nasıl belirlenir?
Güç, debi-basınç çalışma noktası, motor/aktarma ve ATEX gereksinimlerine göre projeye özel teklif hazırlanır. Bu sayfada sabit fiyat veya stok bilgisi sunulmuyor.
PROJENİZ İÇİN TEKNİK DESTEK
Gereksinimi paylaşın. Doğru ATEX blower’ı birlikte belirleyelim.
Debi, basınç, proses akışkanı ve Zone bilgisini iletin. Vensis teknik değerlendirme ve teklif sürecinde yardımcı olsun.
Vensis üzerinden teknik değerlendirme ve teklif talebi.
Bu sayfadaki bilgiler ön seçime yöneliktir; mühendislik ve ATEX uygunluk teyidinin yerini tutmaz.
