Dıştan mafsallı yapı
Emilen kirli havanın kolun hareketli mafsallarından ayrılmasını hedefleyen tasarım.
ATEX AKROBAT KOL SERİSİ ÇÖZÜMLERİ

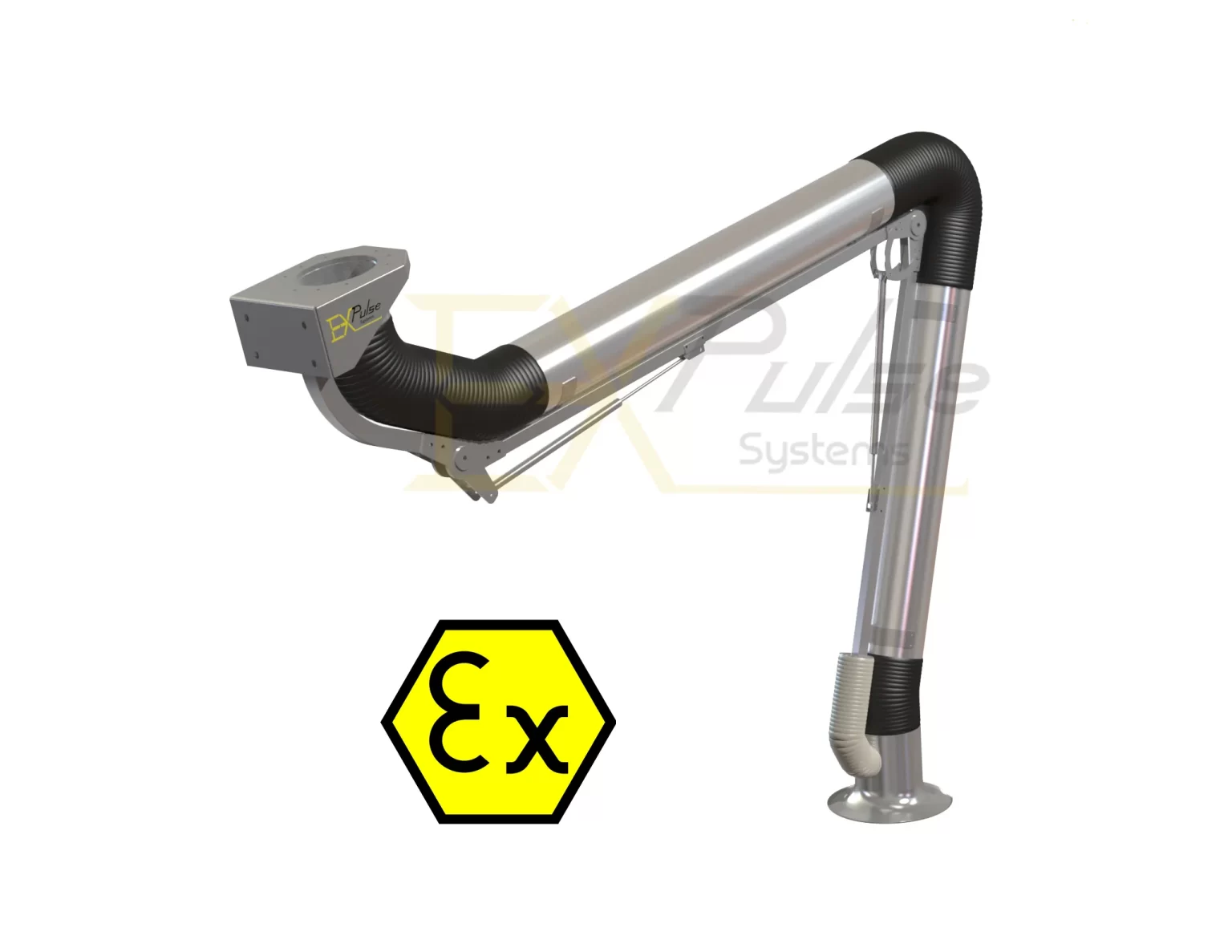

Exproof Akrobat Emiş Kolu
Yanıcı gaz ve patlayıcı toz riski bulunan endüstriyel proseslerde, emiş noktasına yaklaşabilen dayanıklı ve ayarlanabilir ATEX akrobat kol çözümü. Dört çap seçeneği, tek ürün ailesi.
ATEX II 2GDØ100 / 125 / 160 / 200DIŞTAN MAFSALLI
ÇAP SEÇENEKLERİ4 alternatif
Ø100 · Ø125 · Ø160 · Ø200 mm
HAREKET KABİLİYETİ360°
Üretici tarafından belirtilen dönüş
ATEX SINIFIII 2GD
Üreticinin AT serisi ürün açıklaması
TEK ÜRÜN · DÖRT ÇAP
Bir ürün, ihtiyaca göre çap.
AT-100, AT-125, AT-160 ve AT-200; ATEX akrobat kol ailesi içinde çap seçenekleridir. Her biri için ayrı satış sayfası oluşturmuyoruz. Çap ve kol uzunluğu uygulamadaki debi, erişim ve basınç kaybına göre seçilir.
AT-100AT-125AT-160AT-200
AT-160 için yayımlanan teknik referans
Tavsiye edilen debi1.200–2.000 m³/sa
Basınç kaybı400–800 Pa
Uzunluk seçenekleri2 / 3 / 4 m
Yapı / davlumbazAISI 304 paslanmaz
Esnek kanalTPU, antistatik
Kullanım sıcaklığı125 °C
AT-160 değerleri üreticinin AT160 teknik sayfasından alınmıştır; diğer çap seçeneklerine genellenmez.
TEHLİKELİ ALANLAR İÇİN MÜHENDİSLİK
ATEX tasarımı, doğru uygulama.
Bu ürün ailesi için gaz ve toz atmosferlerine yönelik II 2GD ATEX sınıflandırması yayımlanıyor. Ekipmanın kurulacağı bölge, ortam maddesi, sıcaklık ve bağlantılı emiş sistemi birlikte değerlendirilmelidir.
Antistatik esnek kanal
İletken tel ile topraklamaya uygun, statik elektrik birikimini sınırlamaya yönelik esnek kanal.
Paslanmaz konstrüksiyon
AT-160 açıklamasında AISI 304 gövde ve davlumbaz bilgisi yer alıyor.
Manuel hava ayarı
Entegre klape ile emiş hattının hava akışı ayarlanabilir.
Hidrolik hareket
Üretici açıklamasına göre pistonla kontrollü konumlandırma ve sabit çalışma pozisyonu.
ATEX uygunluğu ve tesis emniyeti, seçilen ürünün belgeleri ile tüm emiş sisteminin mühendislik değerlendirmesine tabidir.
KULLANIM ALANLARI
Kaynağında emişe odaklanın.
Kimya ve ilaç
Kimyasal işlem, karıştırma ve dolum noktalarındaki toz, gaz veya buhar emişine yönelik proje değerlendirmesi.
Savunma ve metal işleme
İşleme, taşlama ve benzeri tehlikeli partikül oluşabilen noktalarda lokal emiş.
Boya ve proses
Uygun gaz/toz atmosferi sınıfı sağlanan uygulamalarda esnek konumlandırma ihtiyacı.
VENSIS TEKNİK DESTEK
Projeyi paylaşın, uygun çapı seçelim.
Kol tek başına fan veya filtre değildir; emiş debisi ile toplam hat basınç kaybı sistemin fan ve filtre seçimiyle birlikte değerlendirilmelidir.
- ✓Emiş türü: gaz, buhar, toz veya duman
- ✓Ortam sınıflandırması ve ATEX gereklilikleri
- ✓İstenen erişim / kol uzunluğu
- ✓Gerekli debi ve kanal bağlantısı
- ✓İstenen adet, montaj noktası ve proje adresi
SIK SORULANLAR
Exproof akrobat kol hakkında.
AT-100, AT-125, AT-160 ve AT-200 ayrı ürünler mi?
Hayır. Bu sayfada AT serisi tek ürün ailesi olarak sunulur; model kodları çap seçeneklerini ifade eder.
Exproof akrobat kol kendi başına hava emer mi?
Hayır. Akrobat kol bir lokal emiş elemanıdır. Çalışması için projeye uygun fan ve gerekiyorsa filtreleme sistemi gerekir.
ATEX II 2GD ne anlama gelir?
Üreticinin gaz ve toz ortamlarına yönelik verdiği ekipman kategori bilgisidir. Uygunluk seçilen konfigürasyonun güncel belgesi ve kurulum koşullarıyla değerlendirilir.
AT-160 modelinin teknik özellikleri nelerdir?
AT-160 için Ø160 mm çap, tavsiye edilen 1.200–2.000 m³/sa debi, 400–800 Pa basınç kaybı ve 2, 3, 4 metre boy seçenekleri yayımlanıyor.
Fiyat nasıl belirlenir?
Çap, uzunluk, adet, montaj ve ATEX uygulama detaylarıyla proje bazlı teklif hazırlanır. Bu sayfada sabit fiyat veya stok taahhüdü bulunmaz.
PROJENİZ İÇİN
Doğru noktadan, doğru emiş.
Çap, uzunluk, ATEX ortamı ve emiş ihtiyacını iletin; Vensis ile teknik değerlendirme ve teklif sürecini başlatın.
Vensis üzerinden teknik değerlendirme ve teklif talebi.
ATEX uygunluğu ve tesis emniyeti, seçilen ürünün belgeleri ile tüm emiş sisteminin mühendislik değerlendirmesine tabidir.
Teknik kaynak: ATEX akrobat kol ürün sayfası
